閘閥的特點和分類介紹

　　一、閘閥特點

　　1)閘閥的優點：流體流動阻力小，開閉所需扭矩小，介質流量不受限制，無水沖擊，車身結構簡單，制造工藝好。

　　2)閘閥的缺點：外觀尺寸和安裝高度大，所需的安裝空間大，密封面相對摩擦，磨損大，甚至在高溫下造成磨損;閘閥一般有兩個密封面，研磨和維護增加了一些困難。閘閥被廣泛使用。它通常用于大于或等于公稱直徑DN50的供水管道。

　　二、閘閥分類

　　根據連接方式，閘閥可分為螺紋閘閥、法蘭閘閥和焊接閘閥。根據結構特點，可分為平行閘板和楔形閘板。根據閥門閥桿的結構，可分為明桿(升降桿)閘閥和暗桿(旋轉桿)閘閥。

　　1)開桿平行雙閘板閘閥:開桿平行雙閘板閘閥如圖1所示，其閘板由兩個對稱平行放置的圓盤組成。當閘板下降時，兩個閘板通過放置在閘板下部的頂楔向外膨脹，壓在閥座上，使閥門關閉嚴密。當閘板上升時，楔子與圓盤分離，當圓盤上升到一定高度時，楔子由圓盤上的凸塊支撐，并與閘板一起上升。閥門結構簡單，密封面的加工、研磨、檢修都比楔形閘閥簡單，但密封性差，適用于壓力不超過1.0MPa，溫度不超過200℃的介質。

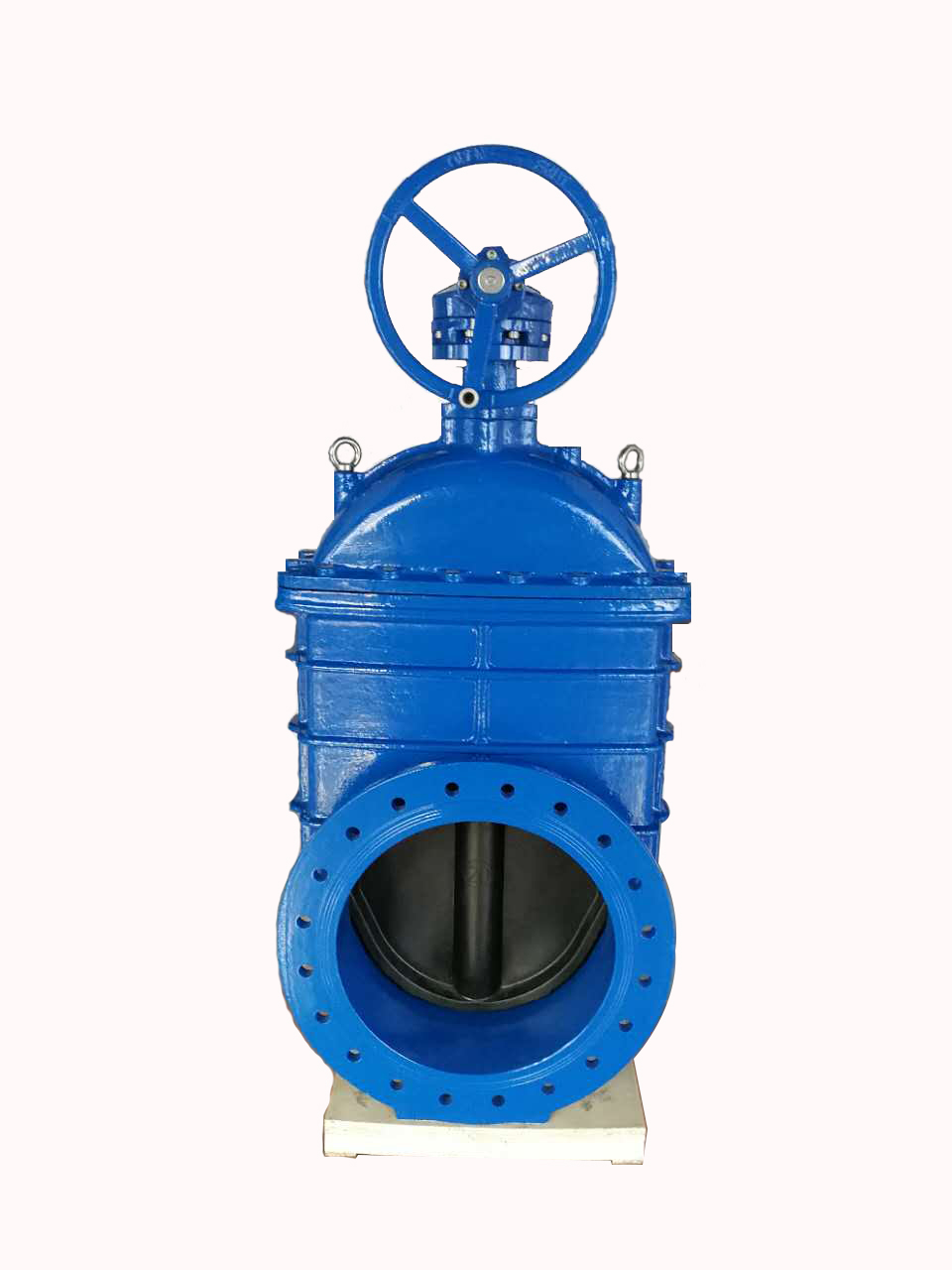

　　2)暗桿楔形閘閥：圖2顯示了暗桿楔形閘閥。閥門的密封面傾斜，形成夾角。介質溫度越高，夾角越大。機構結構簡單，使用可靠，可產生小的彈性變形，增加關閉的嚴密性。

　　在開桿閘閥中，閥桿的螺紋與帶有手輪的套筒螺母相匹配。閥桿的下端有一個正方形的頭，嵌入在閘板中。旋轉手輪時，閥桿和閘板上下移動。打開時，閥桿伸出手輪。優點是閥門的開度可以從閥桿的外延長度來判斷，閥桿與輸送介質沒有直接接觸;缺點是閥門開啟高度大，安裝地點要有足夠的閥桿伸出空間。

　　在現場安裝時，一定要注意這一點。暗桿閘閥的閥桿外螺紋與嵌入閥門的內螺紋相匹配，因此在旋轉手輪時，閥桿旋轉，使閥門內的閘板上下移動，而閥桿不能上下移動。暗桿閘閥安裝占用空間小，輸送介質與閥桿直接接觸。閥門的開度不能通過閥桿來判斷。無論是開桿閘閥還是暗桿閘閥，閘閥的安裝都需要水平安裝。閥桿垂直向上，不應傾斜，嚴禁向下安裝閥桿。
